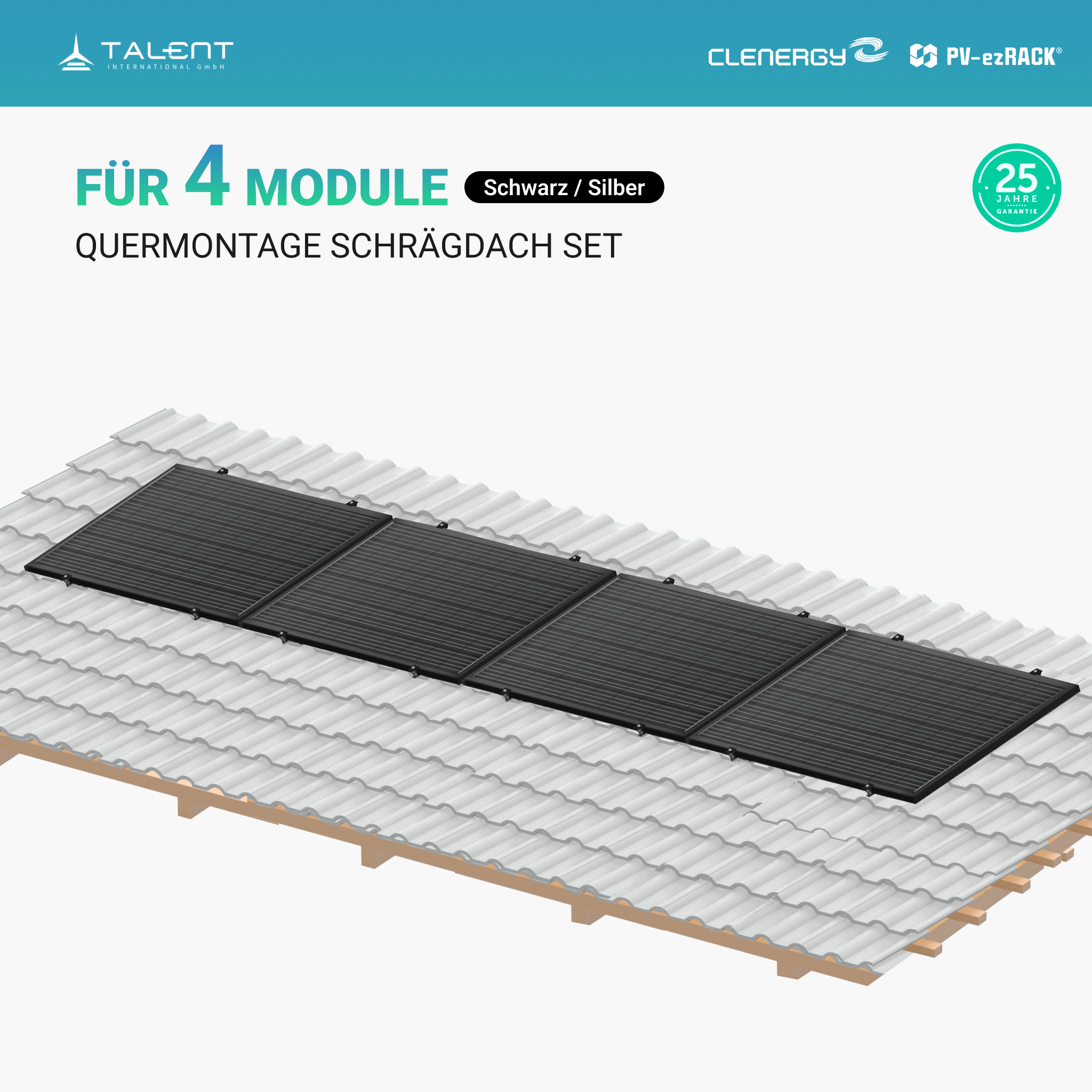

Clenergy PV-ezRack SolarRoof Pro 2.0 Unterkonstruktion Quermontage Schrägdach Set für 4 Module in Schwarz oder Silber

Clenergy PV-ezRack SolarRoof Pro 2.0 Unterkonstruktion
Quermontage Schrägdach Set

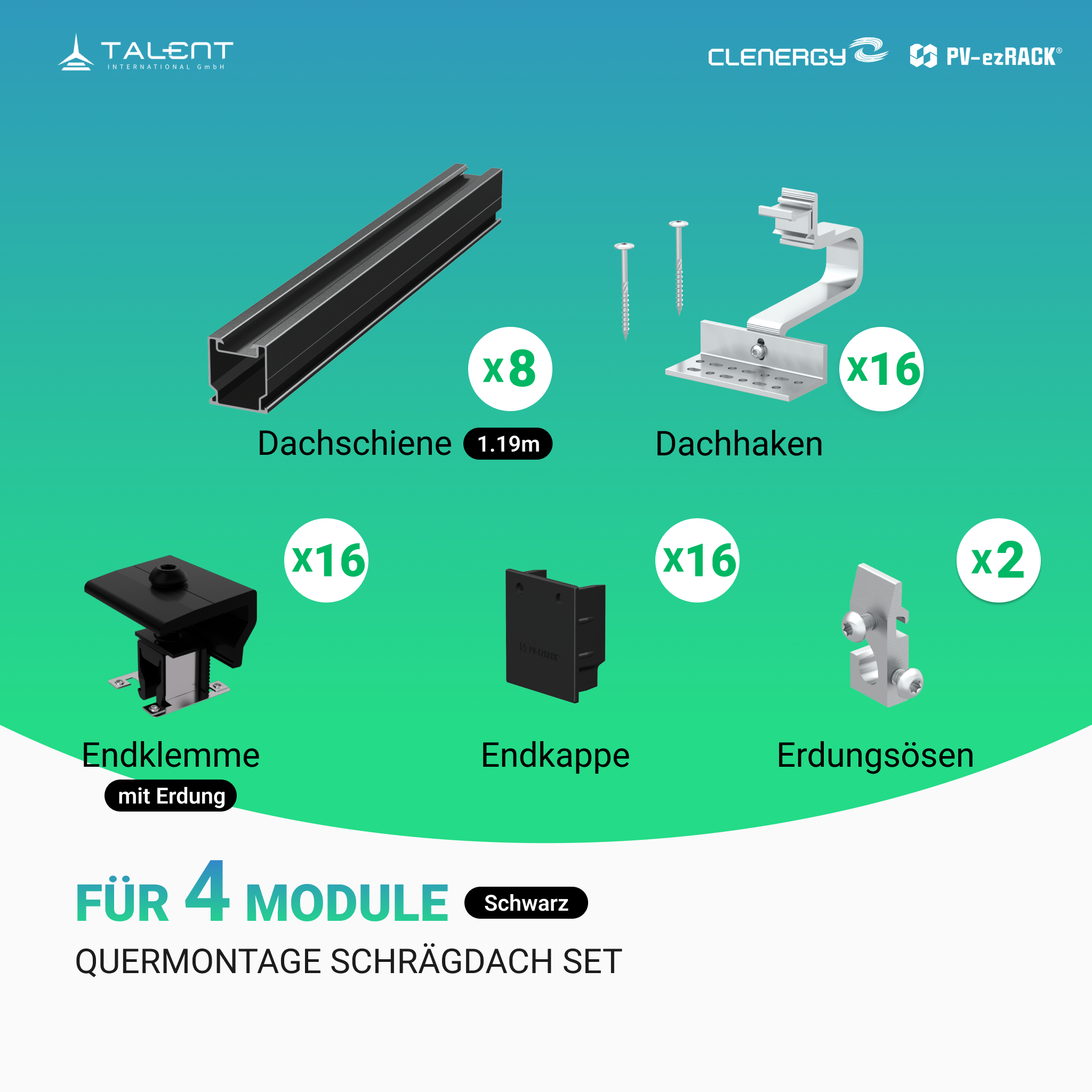

Das Komplettset für 4 Module in Schwarz enthält:

• 8 x Dachschienen (Aluminium, Schwarz eloxiert, 1.19m)
• 16 x Dachhaken inkl. Schraube (Fuß aus Aluminium - eloxiert, Dicke 9mm)

• 16 x Endklemme mit Erdung (Schwarz)
• 16 x Endkappe (Schwarz)
• 2 x Erdungsösen

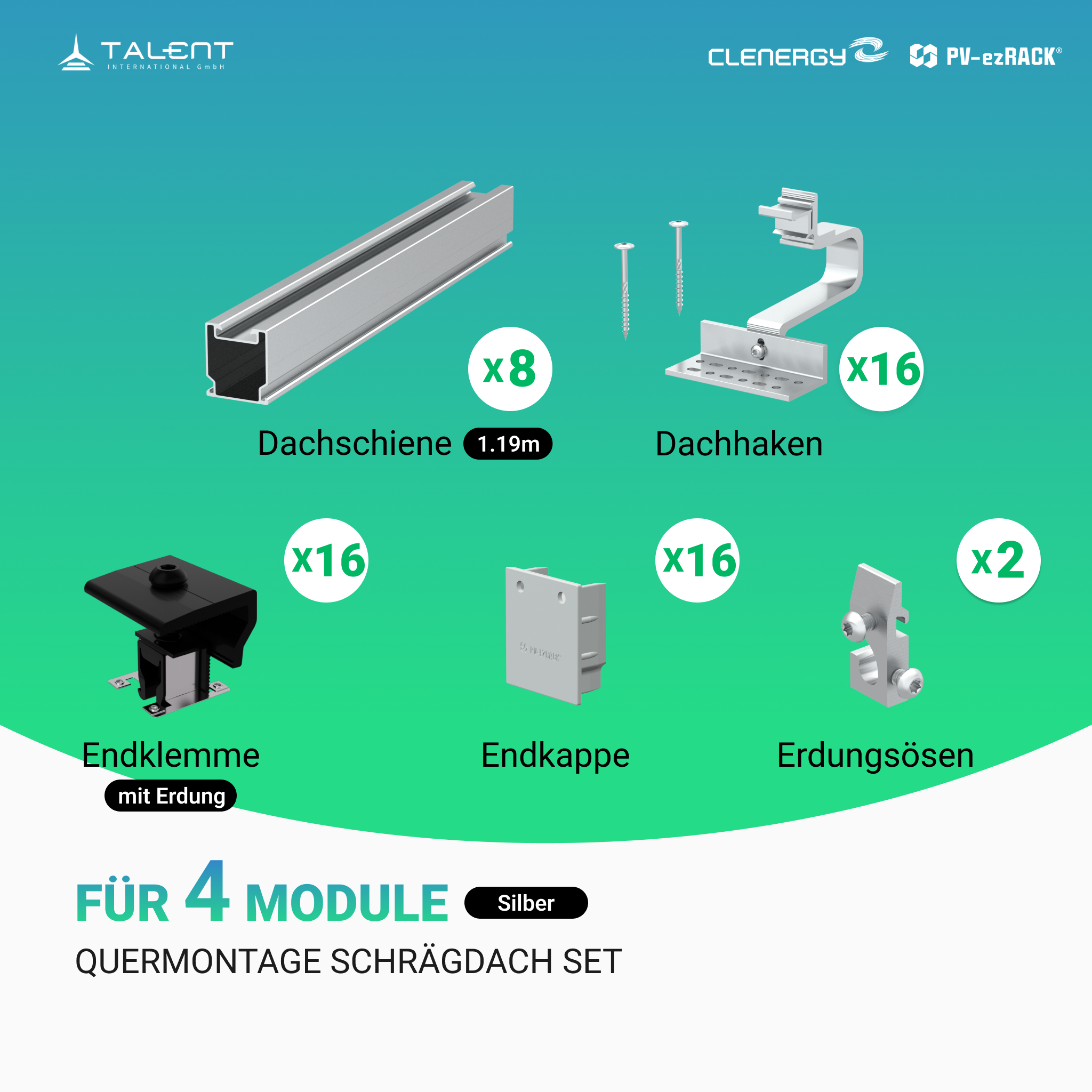

Das Komplettset für 4 Module in Silber enthält:

• 8 x Dachschienen (Aluminium, Silber, 1.19m)
• 16 x Dachhaken inkl. Schraube (Fuß aus Aluminium - eloxiert, Dicke 9mm)

• 16 x Endklemme mit Erdung (Silber)
• 16 x Endkappe (Silber)
• 2 x Erdungsösen

Die Sets basieren auf unseren Erfahrungen für die durchschnittliche benötigte Menge an Material für die Montage von 6 Modulen. Für besondere Lastanforderungen, Quermontage, Dreischienensysteme etc. sind ggf. weitere Komponenten erforderlich, die zusätzlich bestellt werden können.

Wir empfehlen die Bestellung eines Grundstocks an Komponenten (bspw. Set für 24 Module), um vor Ort auf zusätzlich benötigtes Material zurückgreifen zu können.

*Weitere einzelne Komponenten der Clenergy Unterkonstruktionen findest du ebenfalls bei uns im Shop

Alle Unterkonstruktionen wurden gemeinsam von Enpal und einem der größten Hersteller, Clenergy, über die letzten Jahre entwickelt, in tausenden Systemen erprobt und ständig optimiert. Hierbei achten wir insbesondere auf eine einfache und schnelle Montage und die Abdeckung möglichst vieler Dach-/Ziegeltypen mit wenigen Hakentypen. Alle weiteren Komponenten (Schienen, Verbinder, etc.) sind für alle unsere Hakentypen identisch.

Mit dem Standardhaken können die meisten Standardziegel (Mulde, Holhfalz,...) bis zu einer Überlappung von ca. 128 mm gebaut werden. Er ist der Standardhaken für Betonziegel.

Der dünne Haken eignet sich für Standardziegel (Mulde, Hohlfalz,...), mit einer Dicke von weniger als 2,5 cm. Er lässt sich bis zu einer Überlappung von 108 mm verbauen. Gleichermaßen wird er für Glattziegel aus Ton verwendet.

Der Flachhaken eignet sich für Glattziegel aus Beton.

Der Biberschwanzhaken ist dem Namen entsprechend für Biberschwanzziegel geeignet (bald erhältlich).

Gerne unterstützen wir dich bei der Auswahl der richtigen Unterkonstruktionen, kontaktiere uns einfach.

 Geltende Bedingungen

• Ziegeldächer von 15° bis 60° Neigung
• Gebäudehöhe <=12m
• Installationen in Windzone 1 bis Windzone 4
• Installationen in Schneezone 1 bis Schneezone 3
• Alle Holzschrauben müssen den örtlichen Bauvorschriften entsprechen, z.B. DIN 1052
• Max. Höhe: gemäß Berechnungsbericht
• Max. Spannweite: gemäß Berechnungsbericht
• Nur zugelassene und zertifizierte Holzschrauben dürfen für Befestigungen verwendet werden
• Mindestabstand für Holzschrauben zu Holzelementen gemäß EN 1995-1-1
• Haken dürfen nur auf den Dachsparren, nicht aber auf der Dachlatte (horizontale Holzbalken, die die Dachziegel halten) befestigt werden
• 12 Jahre Garantie
