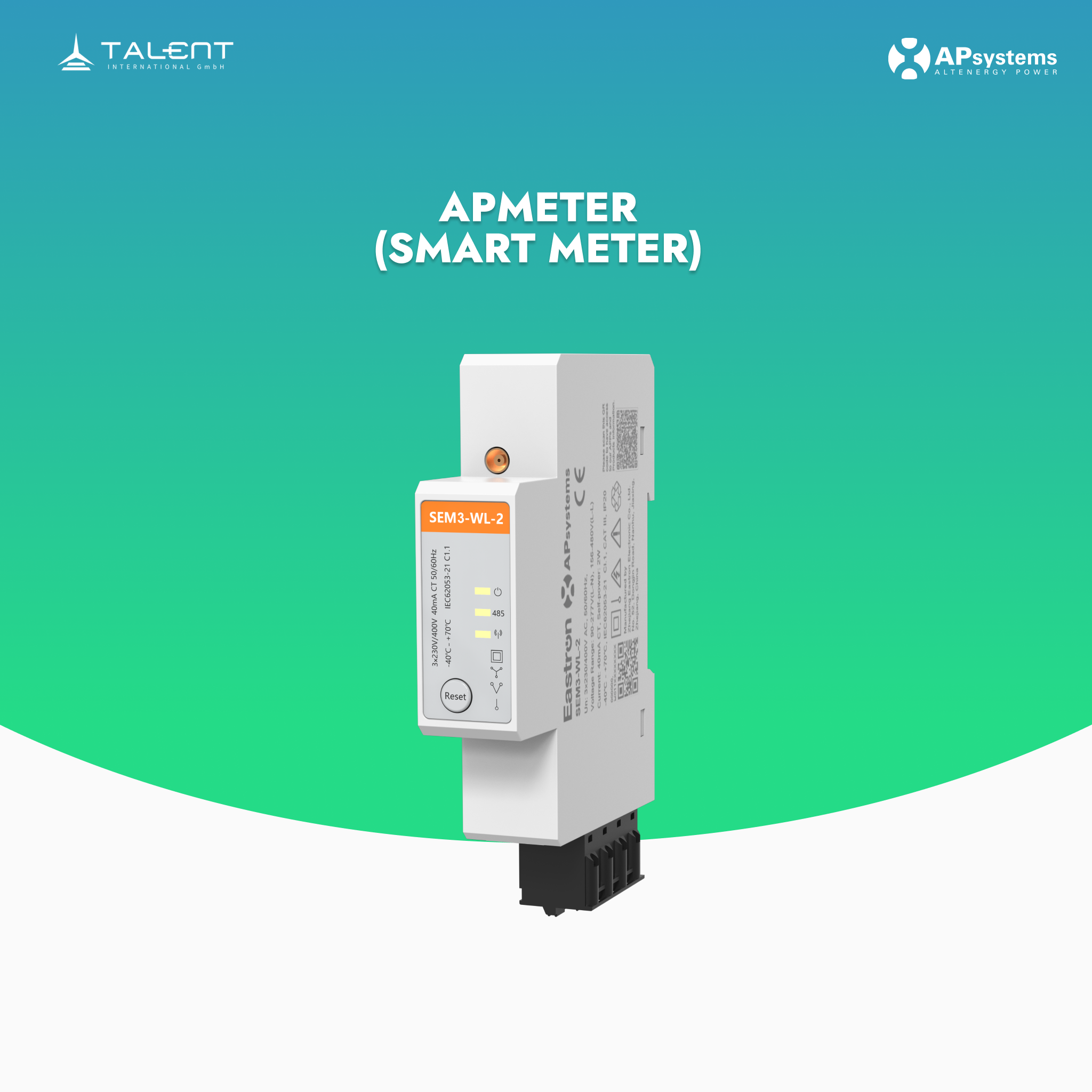

Apsystems APstorage SEM3 Smart Meter

Präziser Dreiphasen-Energiezähler für PV- und Hybridanlagen

Der APstorage SEM3 Smart Meter ist ein hochpräziser, dreiphasiger Energiezähler zur Echtzeitmessung von Energieflüssen in PV-Anlagen, Hausnetzen und gewerblichen Installationen. Er liefert alle relevanten Messdaten für den Betrieb moderner Hybridwechselrichter – insbesondere in Verbindung mit dem APsystems EZHI System.

Der SEM3 ermöglicht die genaue Erfassung von Netzbezug, Einspeisung, PV-Erzeugung und Hausverbrauch und bildet damit die Grundlage für intelligentes Energiemanagement, Eigenverbrauchsoptimierung und Exportbegrenzung.

Auf einen Blick

• Dreiphasige Messung: Erfasst Netz, PV-Erzeugung und Hausverbrauch in Echtzeit.
• Umfassende Konnektivität: WLAN, Bluetooth und RS485 (Modbus RTU) für flexible Integration.
• Hybrid-ready: Optimiert für den Einsatz mit APsystems EZHI Hybridwechselrichtern.
• Einfache Montage: Kompakte Bauform für 35 mm DIN-Hutschiene.

Gerät und Anwendung

Der SEM3 Smart Meter misst Ströme, Spannungen, Wirk- und Blindleistungen sowie Energieverbrauch und Frequenz. Damit erhältst Du eine transparente Übersicht über alle relevanten Energieflüsse in Deinem System. Die Messdaten können für:

• Eigenverbrauchsoptimierung
• Exportbegrenzung gemäß Netzbetreiberanforderungen
• Lastmanagement und Verbrauchsanalyse
• Monitoring von PV-Erzeugung und Netzbezug

Der Smart Meter ist ideal für private und gewerbliche Anwendungen, bei denen eine präzise und kontinuierliche Überwachung der elektrischen Energie notwendig ist.

Kommunikation und Integration

Der SEM3 Smart Meter überträgt Messdaten über WLAN, Bluetooth oder RS485 (Modbus RTU) an Energiemanagementsysteme oder den APsystems Hybridwechselrichter. Dadurch lässt er sich flexibel in bestehende PV- und Hausenergiesysteme integrieren.

Über die zugehörige Plattform können Echtzeitwerte abgerufen, Energieflüsse analysiert und bei Bedarf Exportbegrenzungen oder Steuerstrategien eingerichtet werden. Die WLAN-Verbindung deckt typische Entfernungen im Gebäude ab, während RS485 eine stabile Leitungskommunikation über größere Distanzen ermöglicht.

Installation

Der SEM3 wird auf einer 35 mm DIN-Hutschiene montiert und mit den beiliegenden Stromwandlern (CTs) an die drei Phasen angeschlossen. Dank kompakter Abmessungen und klar gekennzeichneter Anschlussklemmen gelingt die Installation schnell und übersichtlich, auch in bestehenden Verteilerschränken.

Technische Details

• Modell: SEM3-WL-2
• Messspannung: 3 × 230 / 400 V
• Messstrom: 40 mA CT
• Frequenz: 50 / 60 Hz
• Eigenverbrauch: 2 W
• Kommunikation: WLAN 802.11 b/g/n, Bluetooth 4.2, RS485 (Modbus RTU)
• Reichweite: WLAN bis ca. 30 m innen, RS485 bis ca. 1000 m
• Temperaturbereich: -40 °C bis +70 °C
• Montage: DIN-Hutschiene 35 mm
• Schutzklasse: IP20 (Front IP51)
• Abmessungen: 68,5 × 90 × 19 mm
• Gewicht: 0,1 kg
• Hersteller-Garantie: 3 Jahre
• Hersteller: APsystems

Lieferumfang

• 1 × APstorage SEM3-WL-2 Energiezähler
• 3 × Stromwandler 120 A / 40 mA
• 1 × Antenne
• 1 × Schnellstartanleitung
