APsystems APstorage SEM3 Smart Meter mit EZ-Bat Box (0% MwSt.)

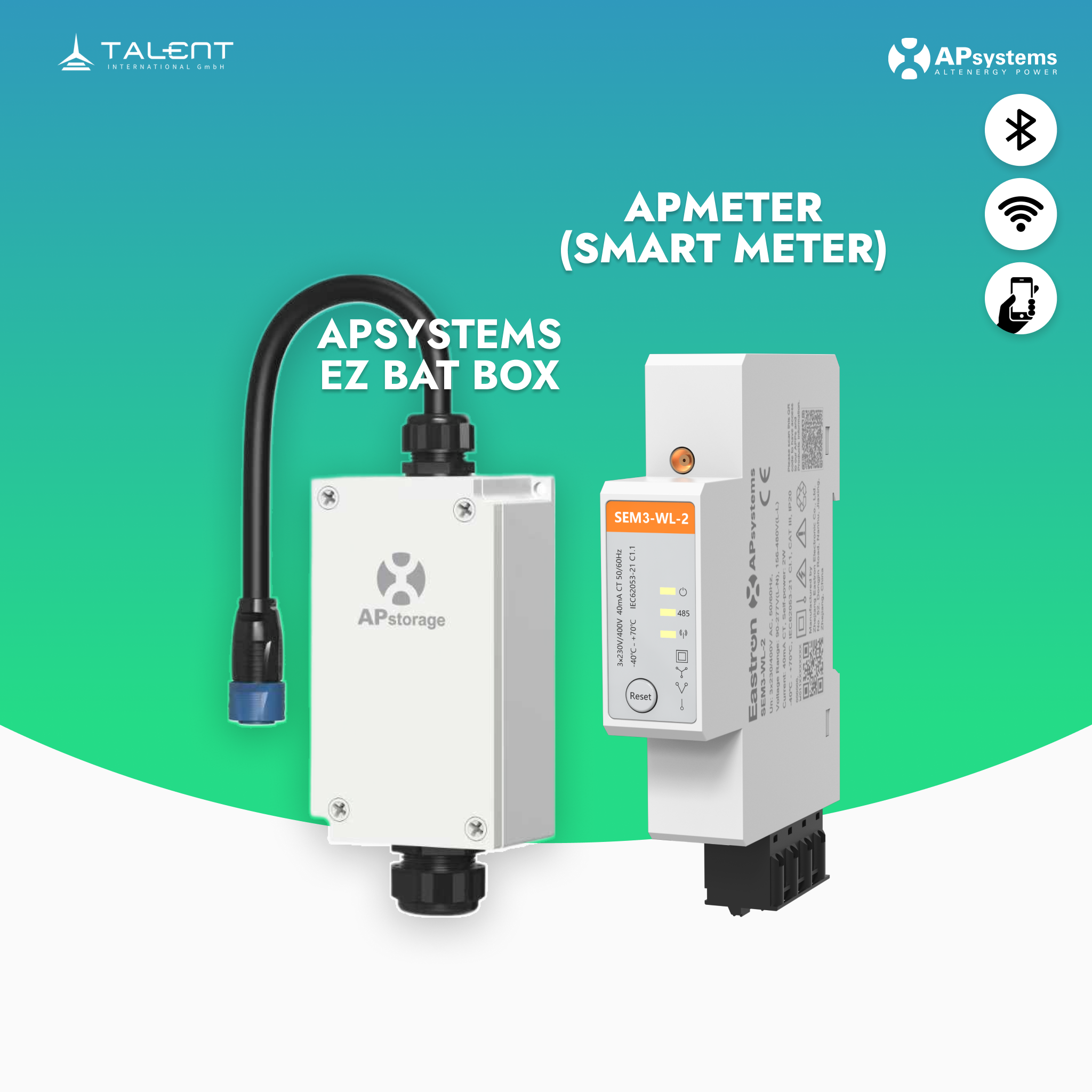

APsystems EZ Bat Box + APmeter (Smart Meter)

Intelligentes Mess- und Batterieanschlusssystem

Das APstorage SEM3 Smart Meter mit EZ-Bat Box ist eine kombinierte Lösung von APsystems für die präzise Energieüberwachung und flexible Batterieverbindung, die Du hier im Spar-Bundle erhältst. Das System misst Energieflüsse in PV-Anlagen, Hausnetzen und industriellen Anwendungen und ermöglicht den einfachen Anschluss verschiedener Batteriespeicher an den Mikro-Hybrid-Wechselrichter EZHI. Du kannst damit Netzbezug, Einspeisung und Verbrauch überwachen und gleichzeitig Batteriekompatibilitäten sicher herstellen.

Auf einen Blick

• Energieüberwachung: Dreiphasige Messung für Netz, PV und Hausverbrauch.
• Konnektivität: Kommunikation per WLAN, Bluetooth oder RS485 Modbus.
• Batterieintegration: EZ-Bat Box ermöglicht flexiblen Anschluss unterschiedlicher Akkus.
• Installation: Einfache Hutschienenmontage und flexible Anschlüsse.

Gerät und Anwendung

Das APstorage SEM3 Smart Meter mit EZ-Bat Box besteht aus dem dreiphasigen Energiezähler SEM3 und der universellen Anschlussbox EZ-Bat Box. Der Smart Meter misst Ströme, Spannungen, Wirk- und Blindleistungen und erfasst Energieflüsse in Echtzeit. Damit kannst Du Deine PV-Anlage, den Netzbezug und den Eigenverbrauch transparent überwachen. Die EZ-Bat Box sorgt für den sicheren Anschluss verschiedener Batteriesysteme an Hybrid-Wechselrichter der EZHI-Serie. Das System eignet sich für private, gewerbliche und industrielle Anwendungen, in denen genaue Energiedaten und flexible Batterieverbindungen gefragt sind.

Kommunikation und Integration

Der SEM3 Smart Meter überträgt Messdaten über WLAN, Bluetooth oder RS485 (Modbus RTU) an Energiemanagementsysteme oder den APsystems Hybrid-Wechselrichter. Die Datenkommunikation ermöglicht Dir eine flexible Integration in bestehende PV- oder Hausenergiesysteme. Über die App kannst Du Echtzeitwerte abrufen, Exportbegrenzungen einstellen und Energieflüsse analysieren. Die Verbindung per WLAN deckt bis zu 30 m im Innenbereich ab, während RS485 eine stabile Leitungskommunikation bis 1000 m ermöglicht. Damit lässt sich der Smart Meter vielseitig in Netz- und Batteriesysteme einbinden.

Kompatibilität und Installation

Die EZ-Bat Box ist mit allen Batterien kompatibel, die das Pylontech-Protokoll unterstützen. Sie gleicht Unterschiede in Anschlusskabeln oder Kommunikationsprotokollen aus. Das System wird einfach zwischen Batterie und Wechselrichter montiert. Die Verdrahtung erfolgt über markierte Plus- und Minusanschlüsse. Das SEM3 Smart Meter wird auf einer 35 mm DIN-Schiene montiert und über Stromwandler (CTs) mit den Phasen verbunden. Dank kompakter Bauform und klarer Anschlussklemmen gelingt die Installation schnell. Damit bietet das System eine flexible Lösung für die Kombination von PV-Anlage, Speicher und Netz.

Funktionsweise im Energiesystem

Das System misst Energieflüsse im Hausnetz und übermittelt diese an den Hybrid-Wechselrichter. Die EZ-Bat Box ermöglicht den Betrieb auch mit Batterien, die sonst nicht direkt anschließbar wären. So kannst Du unterschiedliche Akkus mit Deinem APsystems EZHI-System nutzen. Der Smart Meter liefert alle relevanten Energiewerte wie Spannung, Leistung, Frequenz und Energieverbrauch. Dadurch kannst Du Erzeugung, Verbrauch und Einspeisung optimal steuern und den Eigenverbrauch erhöhen.

Technische Details

• Modell: SEM3-WL-2
• Messspannung: 3×230/400 V
• Messstrom: 40 mA CT
• Frequenz: 50/60 Hz
• Eigenverbrauch: 2 W
• Kommunikation: WLAN 802.11 b/g/n, Bluetooth 4.2, RS485 (Modbus RTU)
• Reichweite: WLAN bis 30 m innen, RS485 bis 1000 m
• Temperaturbereich: -40 °C bis +70 °C
• Montage: Hutschiene 35 mm
• Schutzklasse SEM3: IP20 (Front IP51)
• Abmessungen SEM3: 68,5 × 90 × 19 mm
• Gewicht: 0,1 kg
• EZ-Bat Box Eingangsspannung: 60 V
• EZ-Bat Box Eingangsstrom: 50 A
• EZ-Bat Box Schutzklasse: IP65
• Hersteller-Garantie: 3 Jahre auf das SEM3 Smart Meter, 2 Jahre auf die EZ-Bat Box
• Hersteller: APsystems

Lieferumfang

APstorage SEM3 Smart Meter

• 1 × SEM3-WL-2 Energiezähler
• 3 × Stromwandler 120 A/40 mA
• 1 × Antenne
• 1 × Schnellstartanleitung

EZ-Bat Box

• 1 × EZ-Bat Box Gehäuse IP65
• 1 × Multi-Öffnungs-Endkappe
• 1 × Satz Kabelverschraubungen
• 1 × Satz M8 Ring- und Rohrkabelschuhe
• 1 × Montagematerial (Dübel und Schrauben)
